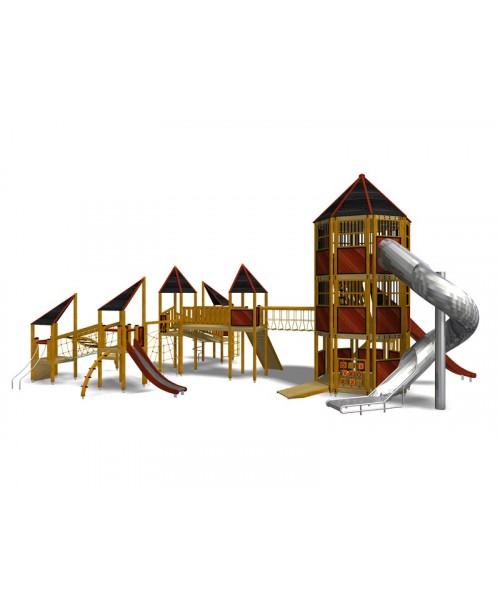

Gioco Modulo Più OTTA 159/A001 con plinti h855mm

Costruito interamente in legno di pino svedese impregnato a pressione con sali di rame, e ulteriormente trattato con vernici pigmentate a base acrilica, al fine di proteggere il legno anche dalle degradazioni chimico-fisiche esercitate dai raggi ultravioletti (AZIONE FOTOLITICA SULLA LIGNINA, CAUSA PRINCIPALE DELL'INGRIGIMENTO DEL LEGNO ESPOSTO ALLE INTEMPERIE).- Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine; coperti dove necessario da un cappuccio nero in polietilene e con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine.- Piani quadrati da cm.117x117 costruiti con tavole di spessore mm.95x35 supportate da telaio quadro con rinforzo centrale, costituito da elementi di sezione mm 115x45.- Piani ottagonali da cm. 254 di diametro fabbricati con tavole di sez. mm. 95x35, supportate da telaio con 2 rinforzi centrali costituito da elementi di sezione mm 115 x 45- Piani triangolari costruiti con tavole di spessore mm. 95x35, supportati da telaio triangolare ad elementi di sezione mm 115x45- Tetti a 8 falde sono realizzati con copertura in tavole da mm.145x20 di Sez. le quali poggiano sopra un telaio di supporto costituito da 12 tavole di mm 35 di spessore e da apposite staffe in acciaio inox.- Tetto a 2 falde triangolari dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, il tutto assemblato alla torre con apposite staffe in acciaio inox.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Ponte in corda lungo cm. 238 realizzato con una rete a maglia quadrata di cm. 30x30 formata da funi da 18 mm. a 6 trefoli di ACCIAIO, e da 3 funi centrali da mm. 18 di diam. per il passaggio in equilibrio, sostenuta da due travi in legno lamellare di sez. mm. 120x65 e fissata alle torri con speciali ancoraggi in alluminio pressati; le funi del ponte sono ricoperte sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici ed hanno il nodo di intersezione realizzato con una sfera di Nylon.- Ponte oscillante lungo cm. 238 ha il camminamento formato da travetti in legno da mm. 95x95 di sez. appesi al corrimano in lamellare di sez. mm. 115x65 per mezzo di catene calibrate con filo da mm. 6 a maglia stretta zincata a caldo, con sottostante piano di sicurezza realizzato con tavole di sez. mm 95x35 su travi di sostegno di sez. mm 115x45 .- Ponte fisso da 230 cm di lunghezza, costituito dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 115x45., munito dei due parapetti laterali a tavole sagomate di sez. 140x20 mm, disposte verticalmente e fissate superiormente al corrimano di sez. mm. 95x35 ed inferiormente al traverso di sez. mm. 95x35 .- Ponte dei "Pirati" lungo cm. 238 realizzato con una rete a maglia di cm. 30x30 formata da funi da 18 mm. a 6 trefoli di ACCIAIO, che sostiene il camminamento formato da pioli in legno di dim. mm. 50x50x350, la rete di funi è sostenuta da due travi laterali in legno lamellare di sez. mm. 120x65, con funzione di corrimano, ed è fissata alle torri con speciali ancoraggi in alluminio pressati; le funi sono ricoperte sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici ed hanno il nodo di intersezione realizzato con una sfera di Nylon,- Scivolo elicoidale in plastica ad alto spessore (LLDPE di 10 mm.) di colore giallo resistente ai raggi UV e agenti atmosferici, realizzato mediante stampaggio a rotazione.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm. a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Scivolo a tubi formato da 2 tubi curvati in acciaio inox AISI 304, con finitura superficiale di "spazzolatura", Ø 38x2 mm, posti ad interasse di 40 cm e fissati alle due estremità, da una parte al suolo per mezzo di un plinto a tubo in acciaio inox e dall'altra alla torre.- Pertica di discesa elicoidale in acciaio inox AISI 304, con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 e formata da un tubolare curvato a spirale fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e da un tubolare curvato a semicerchio orizzontale , che permette l'ancoraggio alla torre della pertica.- Scala ad "S" composta dalla trave portante in legno lamellare di sez. mm. 90x65, sagomata a pressione nelle due curvature contrapposte, sulla quale sono fissate le maniglie in Nylon che permettono la salita, fissata alla estremità superiore al pianerottolo della torre ed inferiormente a due montanti di sez. 95 x 95 mm.con attacco a terra in acciaio zincato, fissato per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine.- Rampa di risalita (concava e/o convessa) realizzata con tavole di sez. mm 95x35 poste orizzontalmente con disposizione sfalsata a formare dei piccoli gradini, fissate ai due profili laterali di sostegno in legno lamellare curvato di sez. mm. 42x95 per mezzo di speciali incastri (tenone), il tutto fissato al suolo per mezzo di un plinto in acciaio zincato.Pedana costituita dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 115x45., munito di due cordoli di contenimento.- Pannello attività "Specchio deformante", costituito da una lamina curvata in acciaio inox da 15/10 di spessore con trattamento superficiale di "decapaggio", montata sullo speciale incasso creato sulla cornice in legno di pino massello di sez. mm. 95x45.Pann. att.numeri- Pannello attività "Gioco dei nove'', costituito da 9 cubi girevoli in legno lamellare da cm. 14x14x14 con incisione pantografata, su di un lato la X e sull' altro lo 0, inseriti sui 3 tubolari in alluminio verticali di diam. mm. 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm. 95x45 che costituisce il telaio portante del pannello.- Spalliera svedese ondulata costituita da due travi di sostegno curvilinee in legno lamellare da mm. 95x65 di sez. su cui sono fissati i pioli in legno di Iroko da mm. 42 di diam; questo elemento ludico funge da collegamento tra piani posti a quote differenti con dislivello di cm. 60 ed interasse cm. 235.- Sartia "Sole Maya" di collegamento torri, ispirata all'omonimo disegno, formata da rete di arrampicata realizzata con fune da 18 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, fissata su telaio di sostegno in legno con elementi di sez. mm. 95x95.- Sartia "Mezza Luna" formata dal tubo di sostegno superiore in acciaio inox Ø 42 mm, curvato a semicerchio orizzontale, sul quale è fissata una rete di arrampicata a maglia dim. cm. 30x30 realizzata con fune da 18 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici.SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3.- Tolleranze: ±5% dalla misura indicata
