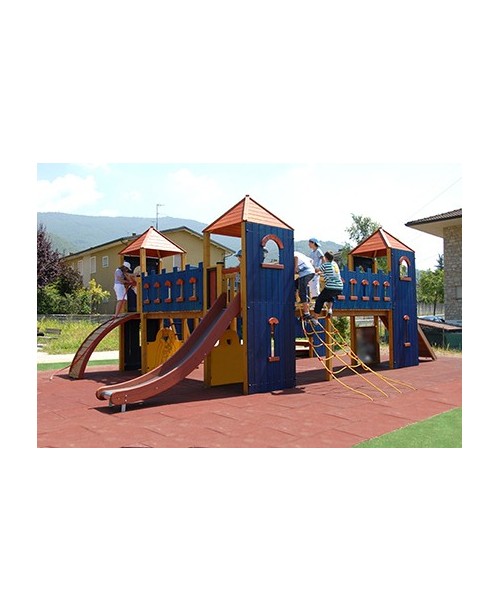

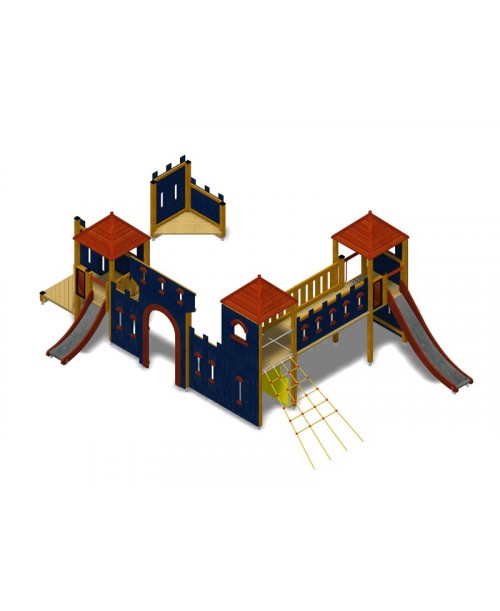

Castello Modulo 118/A002

2 Torri con tetto e piano a cm. 150h, 1 Torre con tetto e piano a cm. 90h, 1 Ponte fisso, 1 Rampa di risalita con fune 150 h, 1 Sartia di risalita cm 150h, 1 Scala a pioli cm 150h, 2 Piattaforme triangolari di risalita, 1 Scivolo cm 150h con sponde in lamellare, 1 Scivolo cm 90h con sponde in lamellare, 1 Pannello attività re, 1 Pannello attività regina, 1 Angolo con seduta).

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine (FSC e PEFC) e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine.- Piani quadrati da cm.116x116 fabbricati con tavole di sez. mm. 95 x 35, supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45.- Pannellature torri con tavole verticali sez. mm. 145x25 verniciati con vernice pigmentata di colore blu, su telaio in legno; completate da finiture "feritoie" e/o "finestre" con cornice sagomata in legno e colorata con vernice colore rosso.- Tetto a 4 falde dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 8 profili accoppiati da mm. 70 x 35 di sez., disposti a bordo falda, e da apposite staffe in acciaio inox.- Scala a pioli costituita da telaio a profili da mm.70 x 55 di sez. su cui sono fissati traversi a forma ovale in legno di frassino il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo. - Rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm. a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Sartia composta da una rete di arrampicata realizzata con fune da 16 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare D.38 Spess.2mm in acciaio inox decapato.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Ponte fisso da 238 cm di lunghezza, costituito dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 115x45., munito dei due parapetti laterali a tavole sagomate di sez. 140 x 20 mm, disposte verticalmente e fissate superiormente al corrimano di sez. mm. 95x35 ed inferiormente al traverso di sez. mm. 95x35 . Su un lato del ponte il parapetto è costituito da una serie di feritoie ricavate dagli elementi verticali. - Piani triangolari costruiti con tavole di spessore mm. 95x35, supportati da telaio triangolare ad elementi di sezione mm 115x45.- Angolo di seduta composto da 2 pannellature come sopra, e seduta formata da piano triangolare- Pannelli attività "Re" e "Regina", realizzati in MEG da mm. 8 di spessore sagomati a pantografo.SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176.
