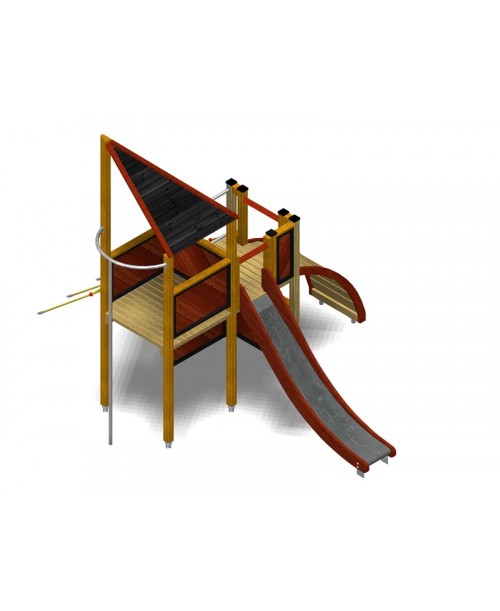

Modulo Più 151/026

1 Torre con tetto cm 150h,1 Sartia di risalita h150cm, 1 Pertica pompieri h150cm, 1 Rampa curva h150cm, 1 Scivolo con sponde in lamellare h150cm

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine (FSC e PEFC) e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine. - Piano doppio da cm.224x117 costruito con tavole di spessore mm. 95x35, supportate da telaio quadro con rinforzo centrale, costituito da elementi di sezione mm 115 x 45.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Tetto a 2 falde triangolari dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, il tutto assemblato alla torre con apposite staffe in acciaio inox.- Rampa di risalita curva realizzata con tavole di pino sez. mm 95x35 sagomate a rilievo per simulare una parete in mattoni e provviste di incavi per l'appiglio, fissate ai due profili laterali di sostegno in legno lamellare curvato di sez. mm. 42x95 per mezzo di speciali incastri (tenone), il tutto fissato al suolo per mezzo di due plinto in acciaio zincato.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Sartia composta da una rete di arrampicata realizzata con fune da 16 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare D.38 Spess.2mm in acciaio inox decapato.- Pertica in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 mm fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e alla torre per mezzo di un secondo tubo delle medesime caratteristiche, curvato a semicerchio.SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3
