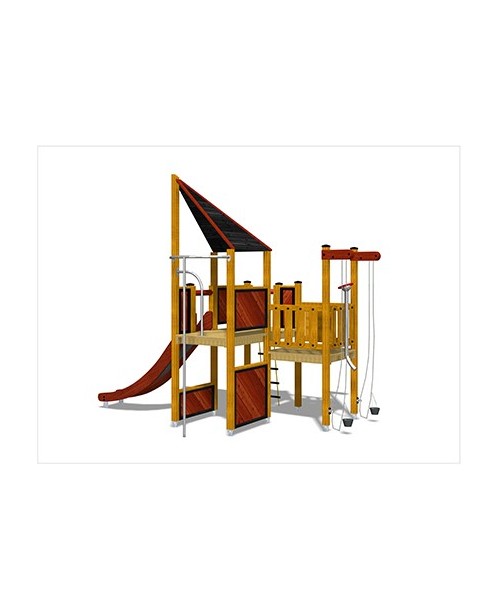

Modulo Più 151/028

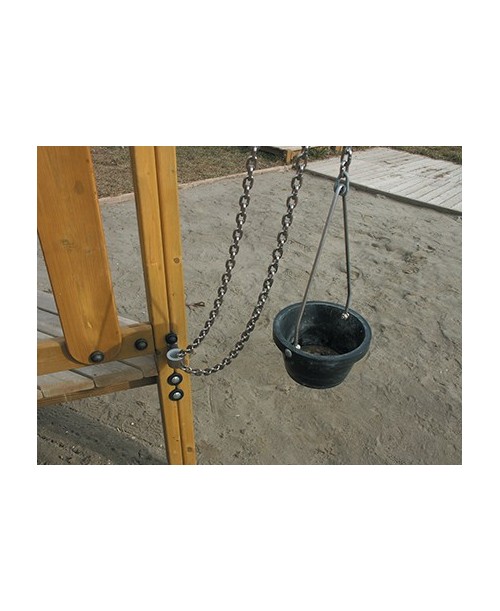

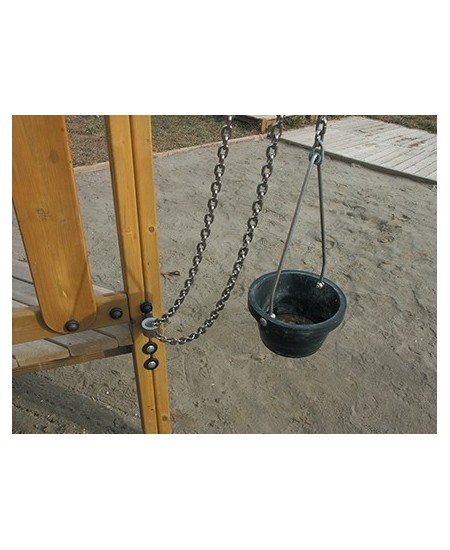

1 Torre doppia con tetto cm 120/150h, 1 Scivolo con sponde in lamellare cm 150h, 1 Pertica Pompieri cm150h, 1 Scala in corda h150cm, 2 Carrucole per sabbia, 1 Scarico sabbia.

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine (FSC e PEFC) e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine; coperti dove necessario da un cappuccio nero in polietilene e con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine.- Piani quadrati da cm.117x117 costruiti con tavole di spessore mm.95x35 supportate da telaio quadro con rinforzo centrale, costituito da elementi di sezione mm 115x45.- Piano doppio da cm.224x117 costruito con tavole di spessore mm. 95x35, supportate da telaio quadro con rinforzo centrale, costituito da elementi di sezione mm 115 x 45.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Pannelli di protezione laterale, formati da tavole stondate e sagomate poste verticalmente in legno massello da mm. 20 di spessore fissate su due traversi di sez. mm. 95x35.- Tetto a 2 falde triangolari dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, il tutto assemblato alla torre con apposite staffe in acciaio inox.- Scala in corda realizzata con 2 funi laterali di Ø 16 mm. a 6 trefoli di ACCIAIO, ricoperti sulle singole componenti da una treccia in nylon colorato altamente resistente agli agenti atmosferici e agli atti vandalici, sulle quali sono fissati i pioli in legno di Iroko da mm. 40 di diametro, il tutto ancorato a terra.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Pertica in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 mm fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e alla torre per mezzo di un secondo tubo delle medesime caratteristiche, curvato a semicerchio.- "Scarico sabbia": tubolare in acciaio inox D.60 mm con calotta semisferica ed anello protettivo in multistrato di betulla D.330 mm con piastre incernierate per fissaggio a pannellature o montanti.- "Carrucola sabbia": braccio in acciaio inox ruotante fissato al montante per mezzo di staffe, comprensivo di carrucola, catena e secchio per carico sabbia.
