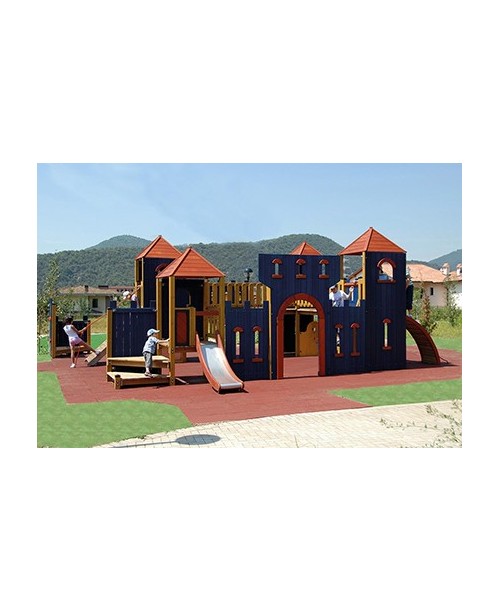

Castello di Bibbiena

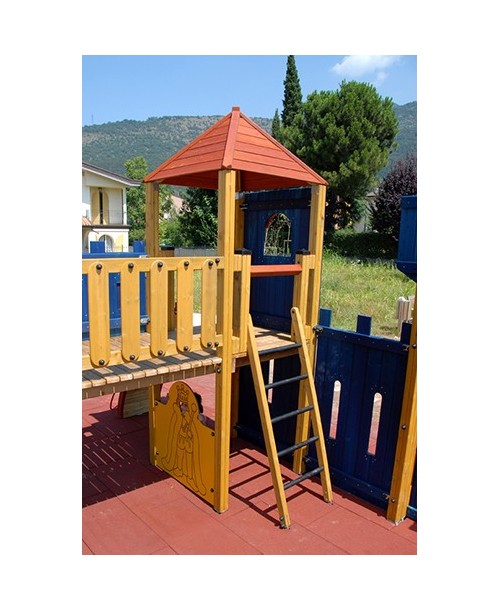

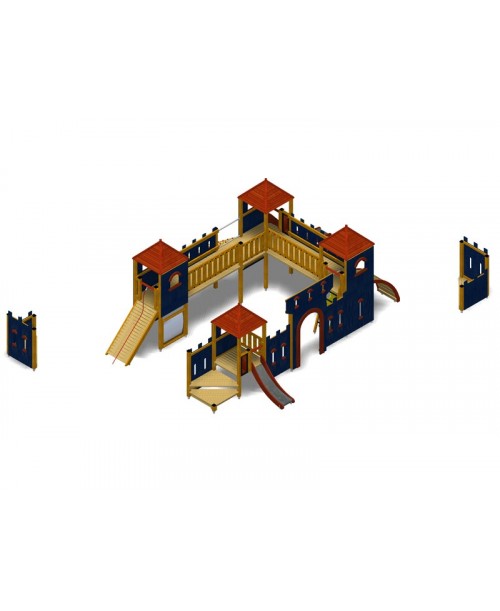

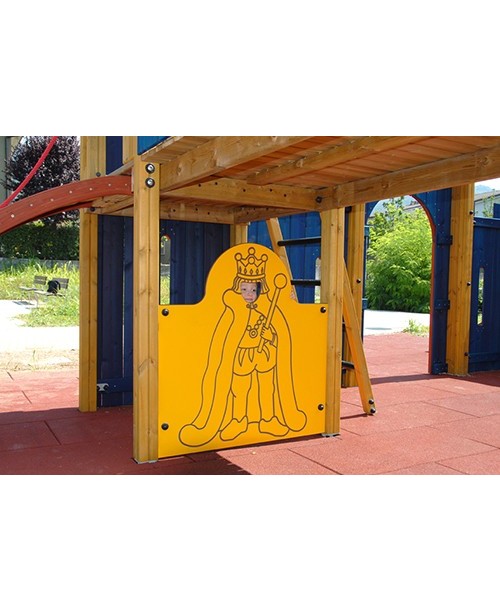

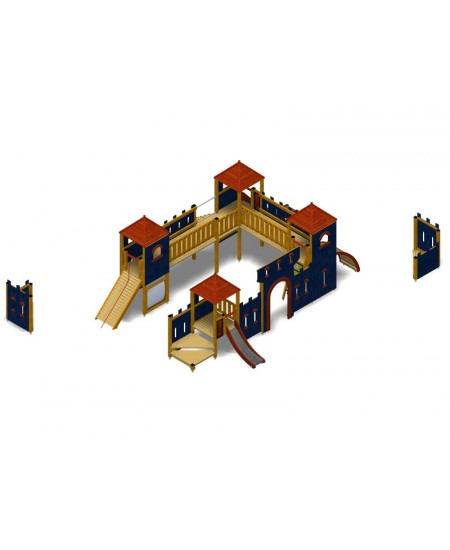

2 Torri con tetto e piano h150, 1 Torre con tetto e piano doppio h150, 1 Torre con tetto e piano h90, 2 Ponti fissi, 1 Rampa di risalita cm 150 h, 1 Rampa curva cm 150 h, 1 Sartia di risalita cm 150h, 1 Scala a pioli cm 150h, 2 Piattaforme triangolari di risalita, 1 Scivolo cm 150h con sponde in lamellare, 1 Scivolo cm 90h con sponde in lamellare, 1 Pannello attività specchio, 1 Pannello attività re, 1 Pannello attività regina, 2 Angoli con seduta.

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine (FSC e PEFC) e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 10 cm. con apposite resine.- Piani quadrati da cm.116x116 fabbricati con tavole di sez. mm. 95 x 35, supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45.- Pannellature torri con tavole verticali sez. mm. 145x25 verniciati con vernice pigmentata di colore blu, su telaio in legno; completate da finiture "feritoie" e/o "finestre" con cornice sagomata in legno e colorata con vernice colore rosso.- Tetto a 4 falde dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 8 profili accoppiati da mm. 70 x 35 di sez., disposti a bordo falda, e da apposite staffe in acciaio inox.- Scala a pioli costituita da telaio a profili da mm.70 x 55 di sez. su cui sono fissati traversi a forma ovale in legno di frassino il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo. - Rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm. a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Rampa di risalita curva realizzata con tavole di pino sez. mm 95x35 sagomate a rilievo per simulare una parete in mattoni e provviste di incavi per l'appiglio, fissate ai due profili laterali di sostegno in legno lamellare curvato di sez. mm. 42x95 per mezzo di speciali incastri (tenone), il tutto fissato al suolo per mezzo di due plinto in acciaio zincato.- Sartia composta da una rete di arrampicata realizzata con fune da 16 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare D.38 Spess.2mm in acciaio inox decapato.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Ponte fisso da 230 cm di lunghezza, costituito dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 115x45., munito dei due parapetti laterali a tavole sagomate di sez. 140 x 20 mm, disposte verticalmente e fissate superiormente al corrimano di sez. mm. 95x35 ed inferiormente al traverso di sez. mm. 95x35 . Su un lato del ponte il parapetto è costituito da una serie di feritoie ricavate dagli elementi verticali.- Piani triangolari costruiti con tavole di spessore mm. 95x35, supportati da telaio triangolare ad elementi di sezione mm 115x45.- Angoli di seduta composti da 2 pannellature come sopra, e seduta formata da piano triangolare- Pannello attività "Specchio deformante", costituito da una lamina curvata in acciaio inox da 15/10 di spessore con trattamento superficiale di "decapaggio", montata sullo speciale incasso creato sulla cornice in legno di pino massello di sez. mm. 95x45.- Pannelli attività "Re" e "Regina", realizzati in MEG da mm. 8 di spessore sagomati a pantografo.SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176.
