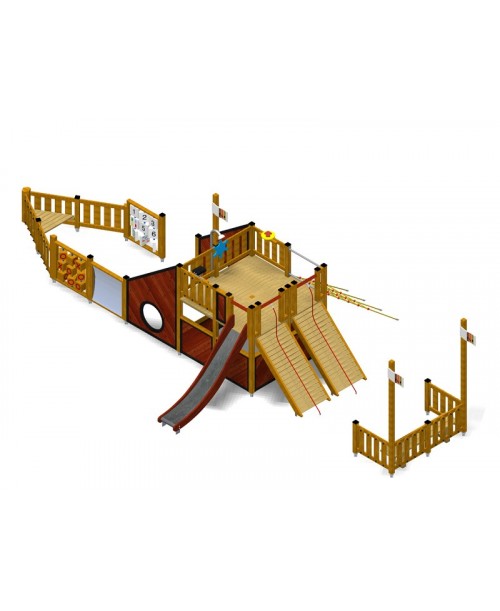

Battello

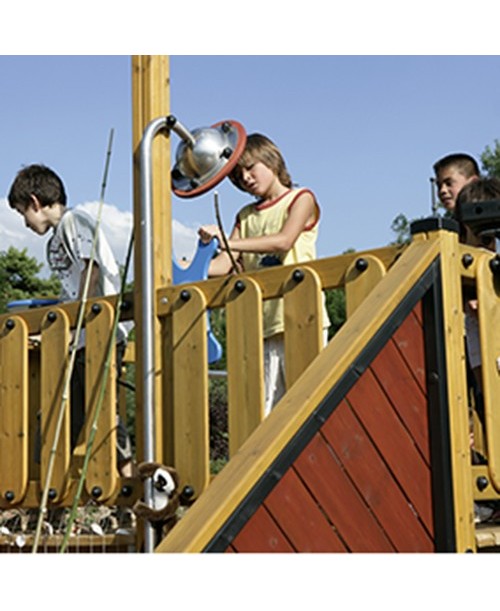

(1 Torretta centrale con piani doppi h 150, 1 Scivolo h 150 cm con sponde in lamellare, 1 Sartia di arrampicata h 150, 2 Rampe di risalita con fune h 150, 1 Pannello attività gioco dei nove, 1 Pannello attività gioco dei numeri, 1 Pannello attività specchio, 1 interfono in acciaio inox, 2 Sedute, 3 Bandiere, elementi ludici: timone, bussola e binocolo)

Realizzato in legno scelto di pino silvestre (Pinus sylvestris L.) proveniente da foreste Scandinave a certificazione di origine e governate ad alto fusto secondo i principi della selvicoltura naturalistica. Impregnato mediante un trattamento a pressione (12 bar) all'interno di un autoclave a gestione computerizzata, questo ciclo di impregnazione, che rispetta la norma DIN 68800-3, è svolto in modo da raggiungere la classe di penetrazione P8 secondo UNI EN 351-1 (impregnazione di tutto l'alburno) al fine di poter impiegare il legno in classe di rischio biologico 4 secondo UNI EN 335 cioè a contatto permanente con il terreno od acqua dolce.Ulteriormente trattato con vernici pigmentate all'acqua a base acrilica/alchidica prive di cromo, cadmio e cloro per la protezione del legno dall'azione degradativa dovuta ai raggi UV (azione fotolitica sulla lignina, causa dell'ingrigimento del legno) ed utilizzazione di prodotti a basso impatto ambientale, sia per l'uomo che per l'ambiente (assenza di sostanze cancerogene, teratogeniche o dannose per il sistema riproduttivo umano). Legno lamellare, utilizzato laddove è importante la stabilità dimensionale (es. montanti) e la riduzione dei fenomeni di fessurazione, viene realizzato in TLF utilizzando pino silvestre impregnato in autoclave. Per la realizzazione di questo elemento utilizziamo un adesivo strutturale di tipo I (impiego in ambiente esterno) conforme a UNI EN 301 e testato secondo la norma UNI EN 302. - Montanti di sez. mm.95 x 95 in legno lamellare a 3 lamelle; coperti dove necessario da un cappuccio nero in polietilene e con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm. 10, incollate nel legno per almeno 15 cm. con apposite resine epossidiche.- Piani doppi da cm. 232 x 116 fabbricati con tavole di sez. mm. 95 x 35 supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45.- Pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm.145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35.- Pannelli di protezione laterale, formati da profili sagomati in legno massello di sez. mm. 140 x 20 posti verticalmente e fissati su due traversi di sez. mm. 95 x 35.- Scivolo con due sponde in legno lamellare di pino impregnato da mm. 40 di spessore e pista in acciaio inox da 1,5 mm. di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm. a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo.- Sartia composta da una rete di arrampicata realizzata con fune da 16 mm. a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare D.38 Spess.2mm in acciaio inox decapato.- Tubo parlante "interfono" interamente costruito in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", formato da un tubo sagomato Ø 32x2 mm alle cui estremità sono saldati i diffusori costituiti ciascuno da una calotta semisferica in lamiera di acciaio inossidabile imbutita sp. 20/10, completa di corona circolare in legno multistrato verniciato di diametro esterno 330 mm, e griglia interna di chiusura. - Pannello attività "Filetto", costituito da 9 cubi girevoli in legno lamellare da cm. 14x14x14 con incisione pantografata, su di un lato la X e sull' altro lo 0, inseriti sui 3 tubolari in alluminio verticali di diam. mm. 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm. 95x45 che costituisce il telaio portante del pannello.- Pannello attività "Gioco dei numeri", costituito da 9 pannelli in legno di pino lamellare di cm. 24x24 spessore mm.55 con incisione pantografata, su di un lato i numeri da 1 a 9 e sull' altro lato un' insieme di oggetti, inseriti sui 3 tubolari in alluminio verticali di diam. mm. 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm. 95x45 che costituisce il telaio portante del pannello.- Pannello attività "Specchio deformante", costituito da una lamina curvata in acciaio inox da 15/10 di spessore con trattamento superficiale di "decapaggio", montata sullo speciale incasso creato sulla cornice in legno di pino massello di sez. mm. 95x45.- Pedane in legno poste a prua e poppa realizzate con tavole di sez. mm. 95x35 supportato da telaio, il tutto costituito da elementi sezione mm 115x45;- Elemento ludico movibile "Timone" realizzato in multistrato marino da mm. 21 (incollaggio fenolico o melaminico), verniciato con una speciale vernice poliuretanica a 2 componenti priva di cromo, cadmio e piombo, dotata di eccezionale resistenza alle intemperie, e completo di staffa in acciaio zincato con supporto cilindrico per la rotazione.- Elemento ludico movibile "Binocolo" realizzato in multistrato marino (incollaggio fenolico o melaminico), verniciato con vernice ad acqua pigmentata di colore nero, completo di staffa in acciaio zincato con supporto cilindrico per la rotazione.- Elemento ludico movibile "Bussola" realizzato in multistrato marino da mm. 21 (incollaggio fenolico o melaminico), verniciato con una speciale vernice poliuretanica a 2 componenti priva di cromo cadmio e piombo, dotata di eccezionale resistenza alle intemperie, completo di staffa in acciaio zincato con supporto cilindrico per la rotazione.- N 2 sedute poste in zona poppa e prua realizzate con assi di spessore mm. 35;- N 3 bandiere con logo;SICUREZZA: COSTRUITO RISPETTANDO LE NORME EN 1176-1-3
